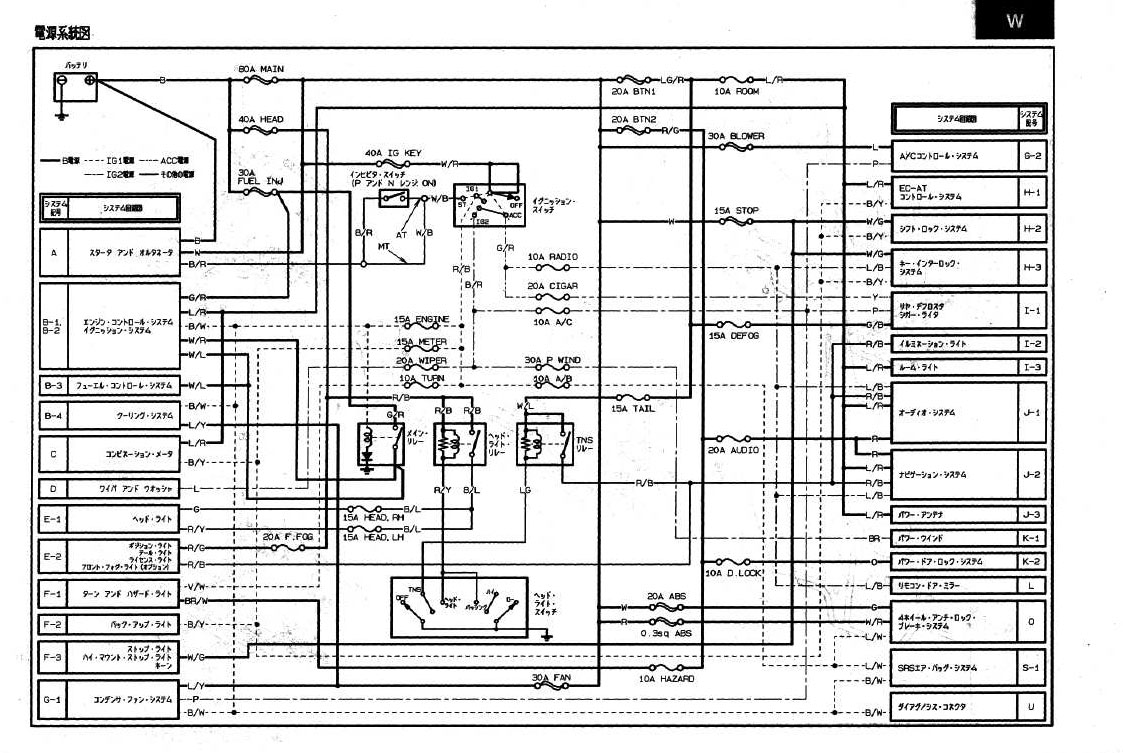

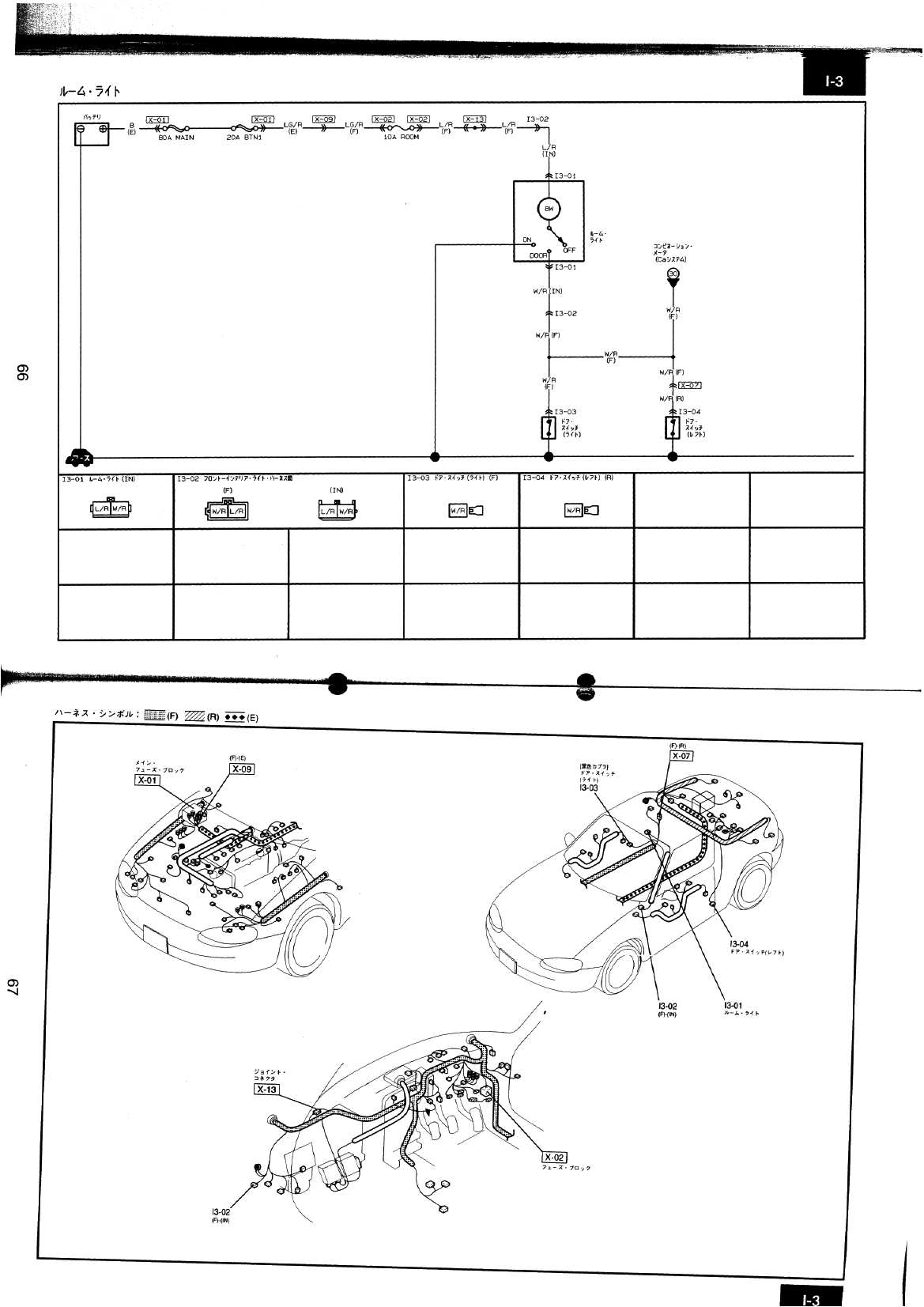

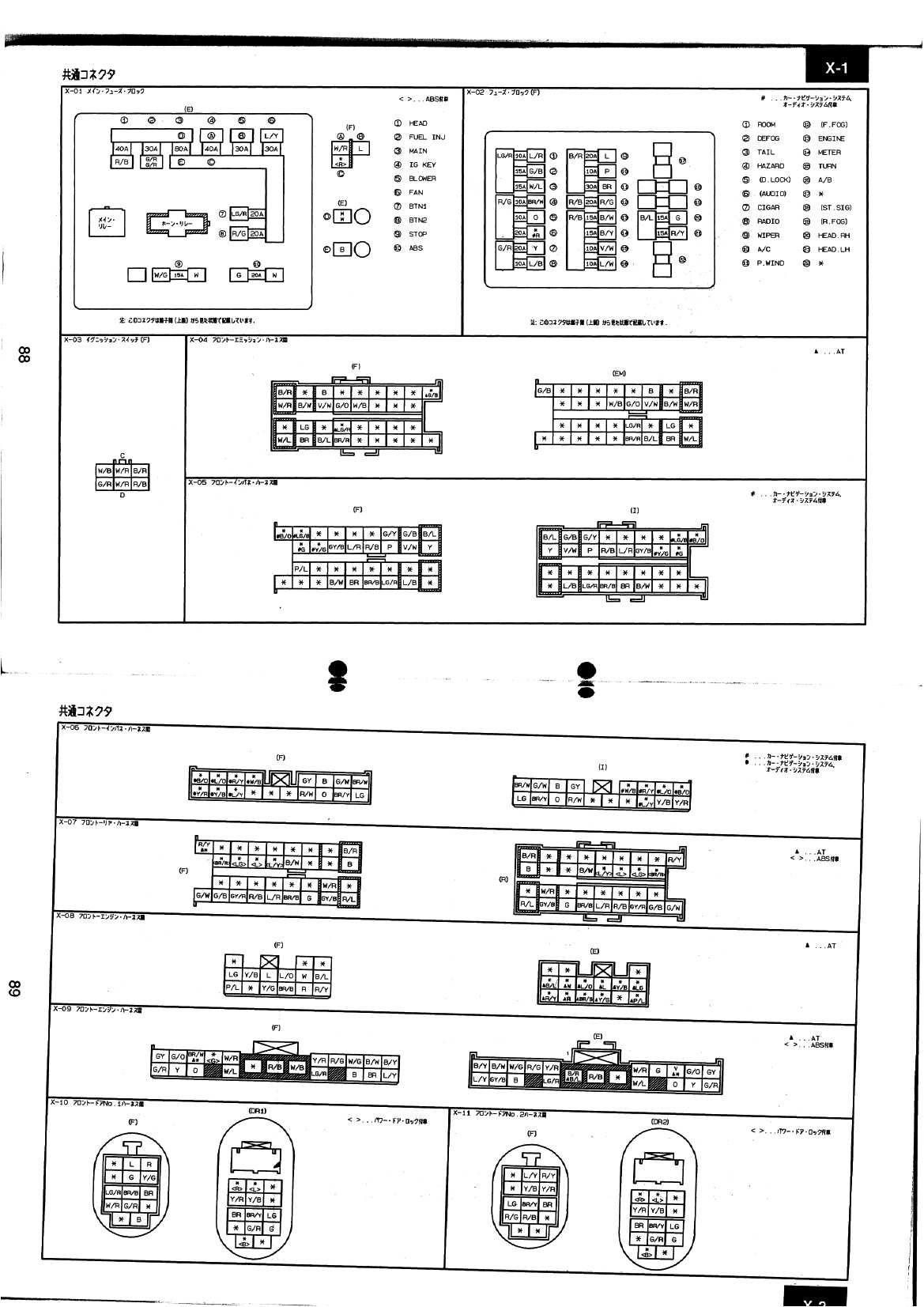

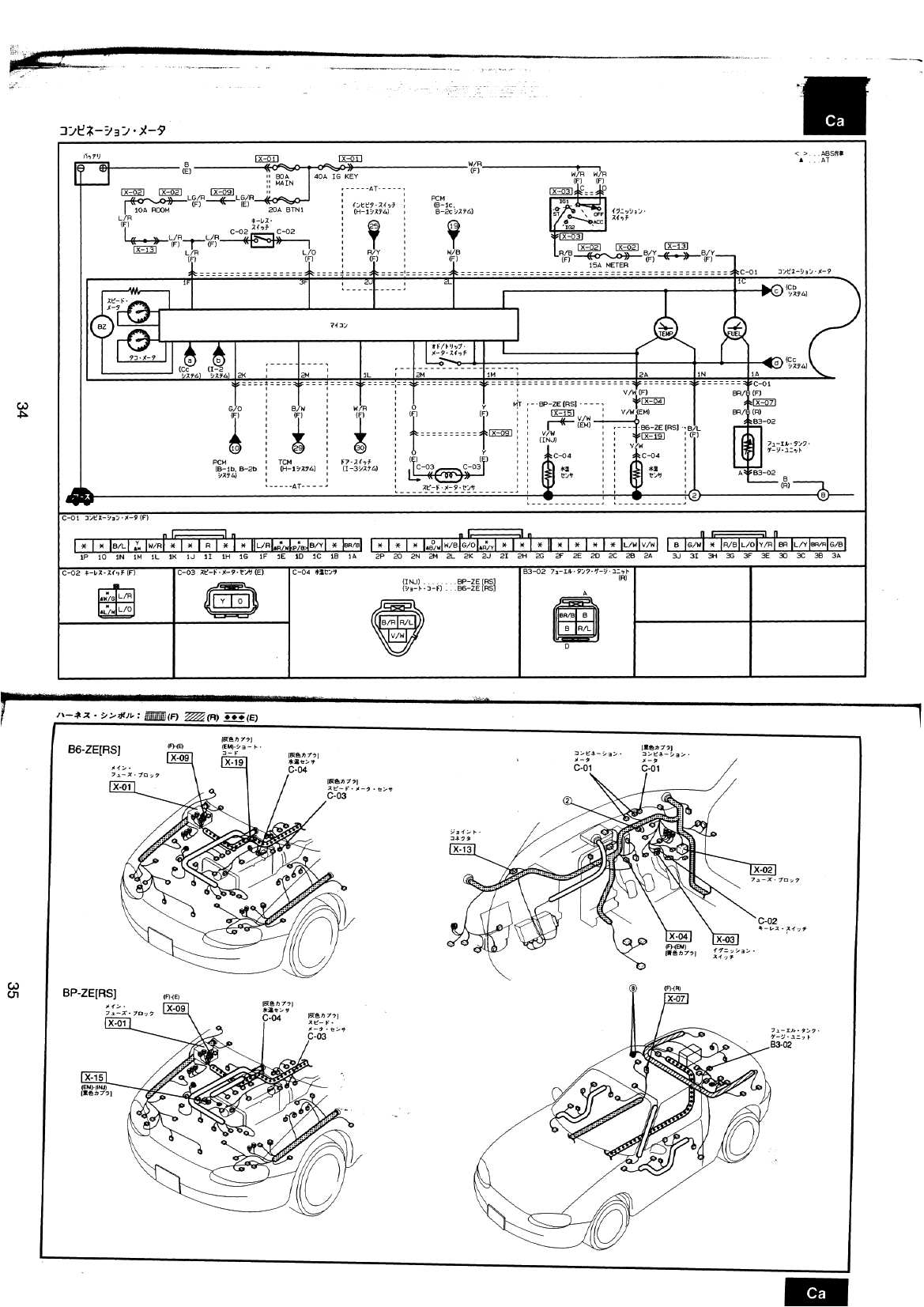

Eunos Roadster配線図
ご利用に当たってのお願い
ファイルに直接リンクを張らないでください。
必要なページのみのダウンロードにとどめてください。
このページの内容に関して、弊社及びマツダ株式会社に質問しないでください。
転載はご遠慮ください。著作権はマツダ株式会社にあります。
以上、心よりお願いいたします。
| ファイルサイズを小さくするため、ファイル形式がTIFF CCITT Group4となっております。多くのブラウザでサポートされていないファイル形式なので、いったんダウンロードしてからご利用ください。ダウンロード方法は、
該当項目をクリックすれば、ダウンロードダイアログが表示されます。デスクトップ等に保存してご利用ください。 ファイルサイズは、大きいもので400KB程度あります。 ダウンロードが終わったら、TIFF CCITT Group4(TIFF G4)フォーマットをサポートするグラフィックソフト等で印刷してください。Windows
2000/XP等では、ダウンロードしたファイルアイコンをダブルクリックするとイメージングプレビューが起動し、閲覧・印刷ができます。 |
| NA6-1 100000〜169842 | NA6-2 200000〜218646 |
|
ヘッドライト・フロントフォグライト（オプション） |
SRSエアバック無車、ヘッドライト |
| NA8 Series 1 | NA8 Series 2 |
| NB8C 100000番台 |
|
エンジンコントロールシステム（BP-ZE）/イグニションシステム（BP-ZE） エンジンコントロールシステム（B6-ZE）/イグニションシステム（B6-ZE） ポジション・ライト/テール・ライト/ライセンス・ライト/フロント・フォグ・ライト（オプション） 4ホィール・アンチ・ロック・ブレーキ・システム（4WABS）
|
| NB8C 200000番台 |
エンジンコントロールシステム（BP-ZE）/イグニションシステム（BP-ZE） エンジンコントロールシステム（B6-ZE）/イグニションシステム（B6-ZE）
|
| NB8C 300000番台 |
|
|
